停车场管理系统的实体关系图设计与步骤分析

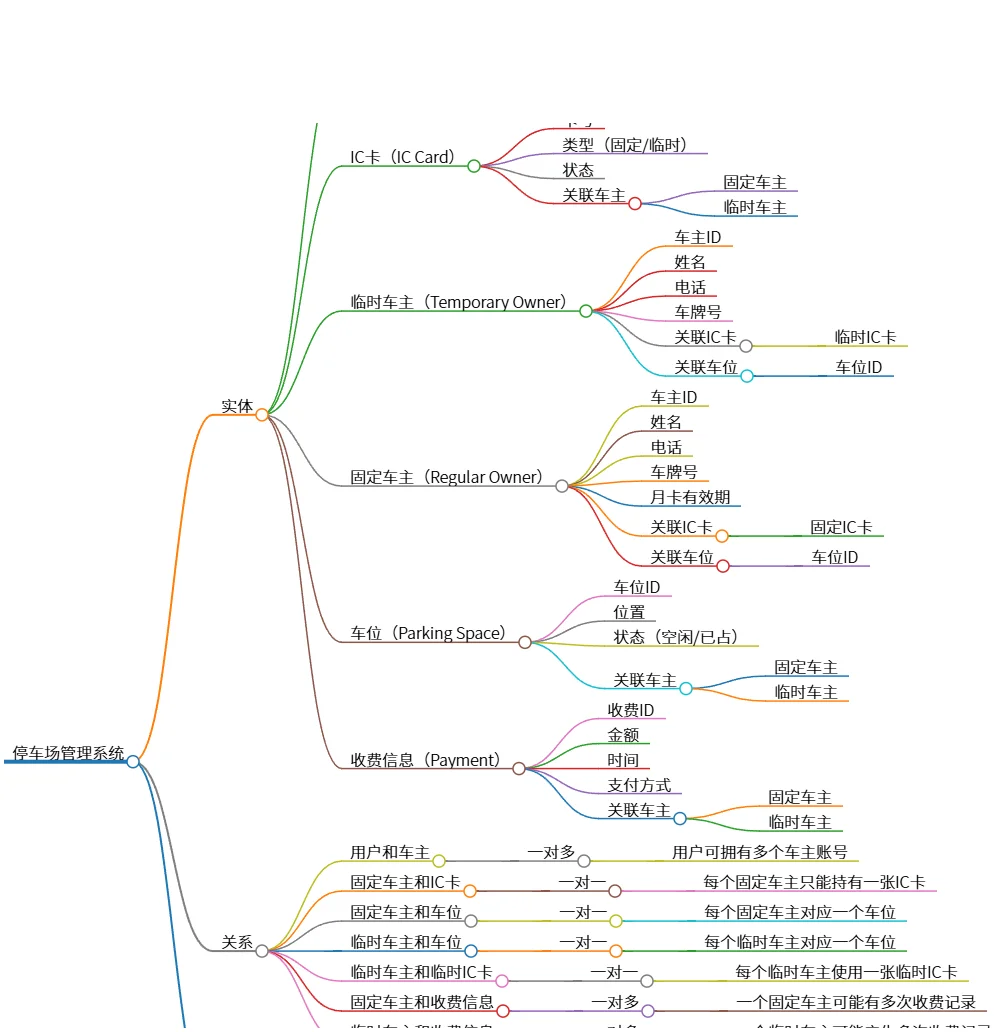

该思维导图展示了停车场管理系统的E-R图，涵盖了主要实体如用户、IC卡、临时车主、固定车主、车位和收费信息，并描述了它们之间的关系，包括一对多和一对一的关联。系统特征包括用户与车主的关系、固定车主与IC卡及车位的关联、临时车主与停车位及临时IC卡的匹配，以及收费信息的记录。最后，提供了绘制E-R图的步骤。

源码

# 停车场管理系统
- 实体
  - 用户（User）
    - 用户ID
    - 姓名
    - 电话
    - 关联车辆
      - 临时车主
      - 固定车主
  - IC卡（IC Card）
    - 卡号
    - 类型（固定/临时）
    - 状态
    - 关联车主
      - 固定车主
      - 临时车主
  - 临时车主（Temporary Owner）
    - 车主ID
    - 姓名
    - 电话
    - 车牌号
    - 关联IC卡
      - 临时IC卡
    - 关联车位
      - 车位ID
  - 固定车主（Regular Owner）
    - 车主ID
    - 姓名
    - 电话
    - 车牌号
    - 月卡有效期
    - 关联IC卡
      - 固定IC卡
    - 关联车位
      - 车位ID
  - 车位（Parking Space）
    - 车位ID
    - 位置
    - 状态（空闲/已占）
    - 关联车主
      - 固定车主
      - 临时车主
  - 收费信息（Payment）
    - 收费ID
    - 金额
    - 时间
    - 支付方式
    - 关联车主
      - 固定车主
      - 临时车主
- 关系
  - 用户和车主
    - 一对多
      - 用户可拥有多个车主账号
  - 固定车主和IC卡
    - 一对一
      - 每个固定车主只能持有一张IC卡
  - 固定车主和车位
    - 一对一
      - 每个固定车主对应一个车位
  - 临时车主和车位
    - 一对一
      - 每个临时车主对应一个车位
  - 临时车主和临时IC卡
    - 一对一
      - 每个临时车主使用一张临时IC卡
  - 固定车主和收费信息
    - 一对多
      - 一个固定车主可能有多次收费记录
  - 临时车主和收费信息
    - 一对多
      - 一个临时车主可能产生多次收费记录
- 绘制步骤
  - 确定实体及其属性
  - 确定实体之间的关系
  - 添加外键以维护关系
  - 绘制E-R图
