波动光学:光的干涉、衍射与偏振现象解析

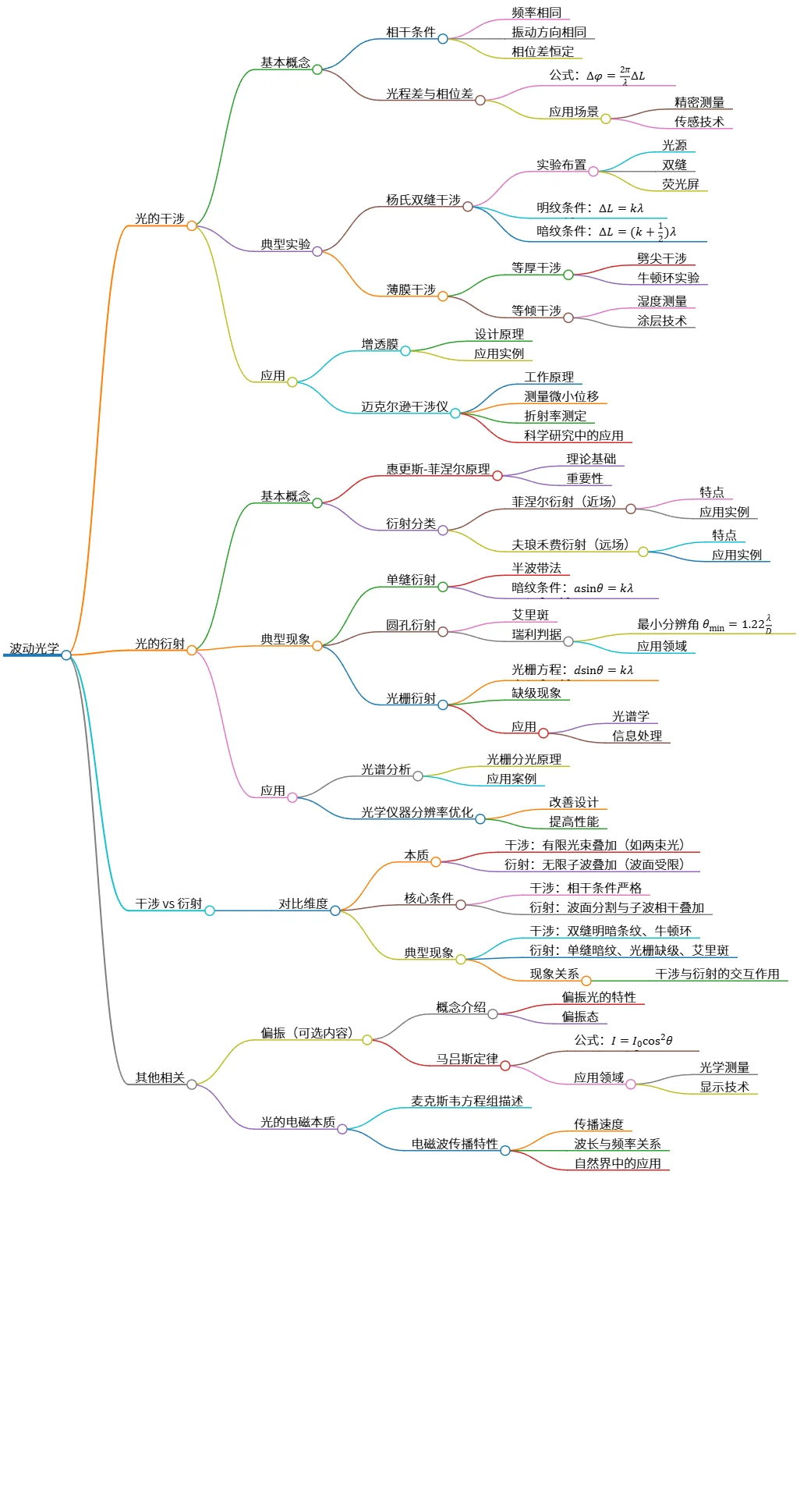

该思维导图概述了波动光学的核心内容,包括光的干涉和衍射两个主要部分。光的干涉涉及相干条件、光程差与典型实验(如杨氏双缝和薄膜干涉),并且应用于增透膜和迈克尔逊干涉仪。光的衍射则涵盖惠更斯-菲涅尔原理和各种衍射现象(如单缝和光栅衍射),用于光谱分析和光学仪器优化。此外,还对干涉与衍射进行了比较,并简单介绍了偏振与光的电磁本质。
源码
# 波动光学
- 光的干涉
- 基本概念
- 相干条件
- 频率相同
- 振动方向相同
- 相位差恒定
- 光程差与相位差
- 公式:$Δφ = \frac{2π}{λ}ΔL$
- 应用场景
- 精密测量
- 传感技术
- 典型实验
- 杨氏双缝干涉
- 实验布置
- 光源
- 双缝
- 荧光屏
- 明纹条件:$ΔL = kλ$
- 暗纹条件:$ΔL = (k+\frac{1}{2})λ$
- 薄膜干涉
- 等厚干涉
- 劈尖干涉
- 牛顿环实验
- 等倾干涉
- 湿度测量
- 涂层技术
- 应用
- 增透膜
- 设计原理
- 应用实例
- 迈克尔逊干涉仪
- 工作原理
- 测量微小位移
- 折射率测定
- 科学研究中的应用
- 光的衍射
- 基本概念
- 惠更斯-菲涅尔原理
- 理论基础
- 重要性
- 衍射分类
- 菲涅尔衍射(近场)
- 特点
- 应用实例
- 夫琅禾费衍射(远场)
- 特点
- 应用实例
- 典型现象
- 单缝衍射
- 半波带法
- 暗纹条件:$a \sinθ = kλ$
- 圆孔衍射
- 艾里斑
- 瑞利判据
- 最小分辨角 $θ_{\text{min}} = 1.22\frac{λ}{D}$
- 应用领域
- 光栅衍射
- 光栅方程:$d \sinθ = kλ$
- 缺级现象
- 应用
- 光谱学
- 信息处理
- 应用
- 光谱分析
- 光栅分光原理
- 应用案例
- 光学仪器分辨率优化
- 改善设计
- 提高性能
- 干涉 vs 衍射
- 对比维度
- 本质
- 干涉:有限光束叠加(如两束光)
- 衍射:无限子波叠加(波面受限)
- 核心条件
- 干涉:相干条件严格
- 衍射:波面分割与子波相干叠加
- 典型现象
- 干涉:双缝明暗条纹、牛顿环
- 衍射:单缝暗纹、光栅缺级、艾里斑
- 现象关系
- 干涉与衍射的交互作用
- 其他相关
- 偏振(可选内容)
- 概念介绍
- 偏振光的特性
- 偏振态
- 马吕斯定律
- 公式:$I = I_0 \cos^2θ$
- 应用领域
- 光学测量
- 显示技术
- 光的电磁本质
- 麦克斯韦方程组描述
- 电磁波传播特性
- 传播速度
- 波长与频率关系
- 自然界中的应用
