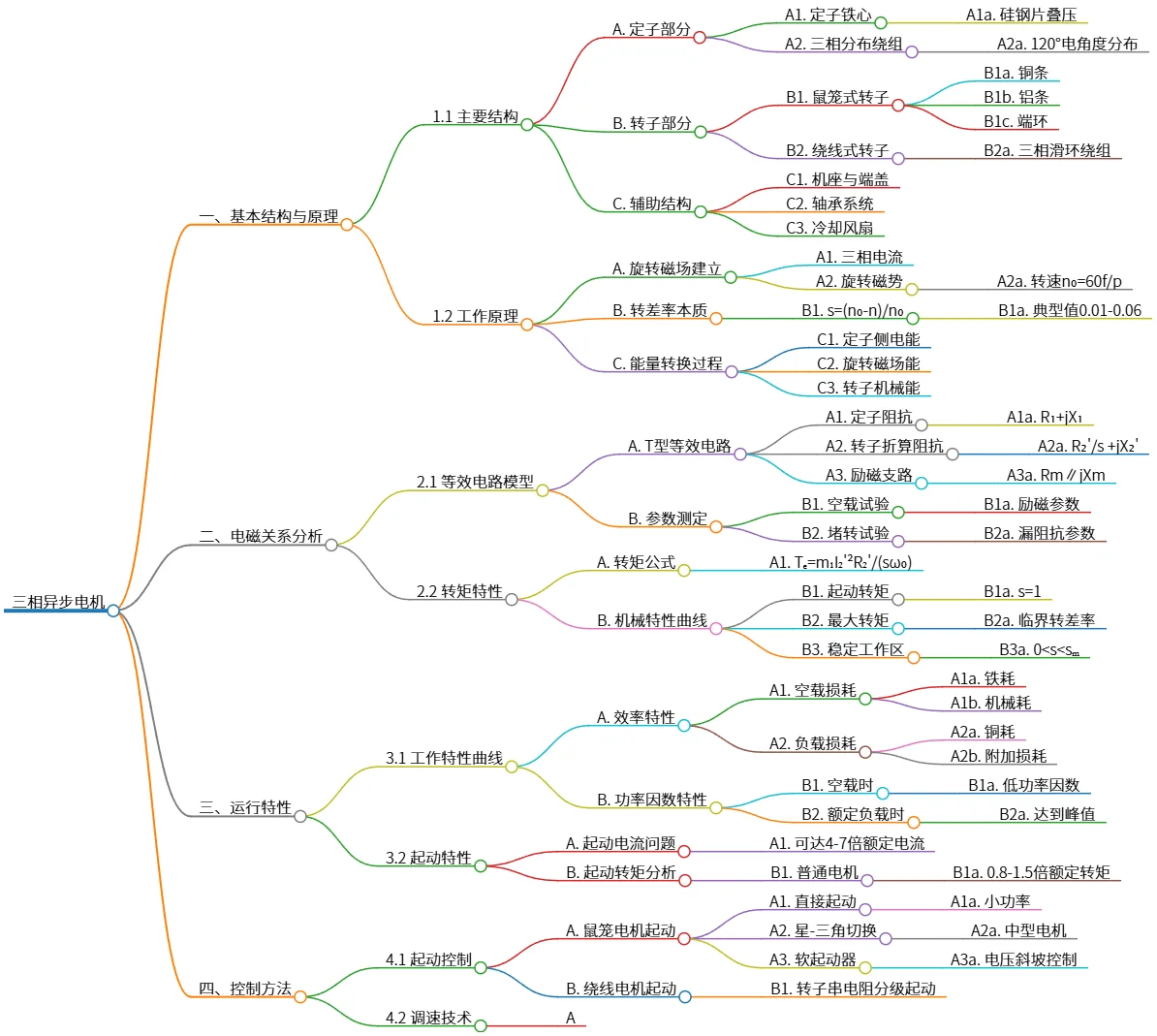

三相异步电机的基本结构、原理与故障诊断分析

该思维导图详细介绍了三相异步电机的基本结构与工作原理，包括定子和转子的组成，电磁关系的等效电路模型，转矩特性及运行特性。还探讨了起动与调速控制方法，特殊类型电机的设计特点，以及常见故障及其诊断方法，涉及电气与机械故障的识别与检测，提供了全面的理论与实际应用信息，是此领域研究的重要参考资料。

源码

# 三相异步电机
- 一、基本结构与原理
  - 1.1 主要结构
    - A. 定子部分
      - A1. 定子铁心
        - A1a. 硅钢片叠压
      - A2. 三相分布绕组
        - A2a. 120°电角度分布
    - B. 转子部分
      - B1. 鼠笼式转子
        - B1a. 铜条
        - B1b. 铝条
        - B1c. 端环
      - B2. 绕线式转子
        - B2a. 三相滑环绕组
    - C. 辅助结构
      - C1. 机座与端盖
      - C2. 轴承系统
      - C3. 冷却风扇
  - 1.2 工作原理
    - A. 旋转磁场建立
      - A1. 三相电流
      - A2. 旋转磁势
        - A2a. 转速n₀=60f/p
    - B. 转差率本质
      - B1. s=(n₀-n)/n₀
        - B1a. 典型值0.01-0.06
    - C. 能量转换过程
      - C1. 定子侧电能
      - C2. 旋转磁场能
      - C3. 转子机械能
- 二、电磁关系分析
  - 2.1 等效电路模型
    - A. T型等效电路
      - A1. 定子阻抗
        - A1a. R₁+jX₁
      - A2. 转子折算阻抗
        - A2a. R₂'/s +jX₂'
      - A3. 励磁支路
        - A3a. Rm∥jXm
    - B. 参数测定
      - B1. 空载试验
        - B1a. 励磁参数
      - B2. 堵转试验
        - B2a. 漏阻抗参数
  - 2.2 转矩特性
    - A. 转矩公式
      - A1. Tₑ=m₁I₂'²R₂'/(sω₀)
    - B. 机械特性曲线
      - B1. 起动转矩
        - B1a. s=1
      - B2. 最大转矩
        - B2a. 临界转差率
      - B3. 稳定工作区
        - B3a. 0
