新能源汽车高压互锁技术的定义、组成与发展趋势

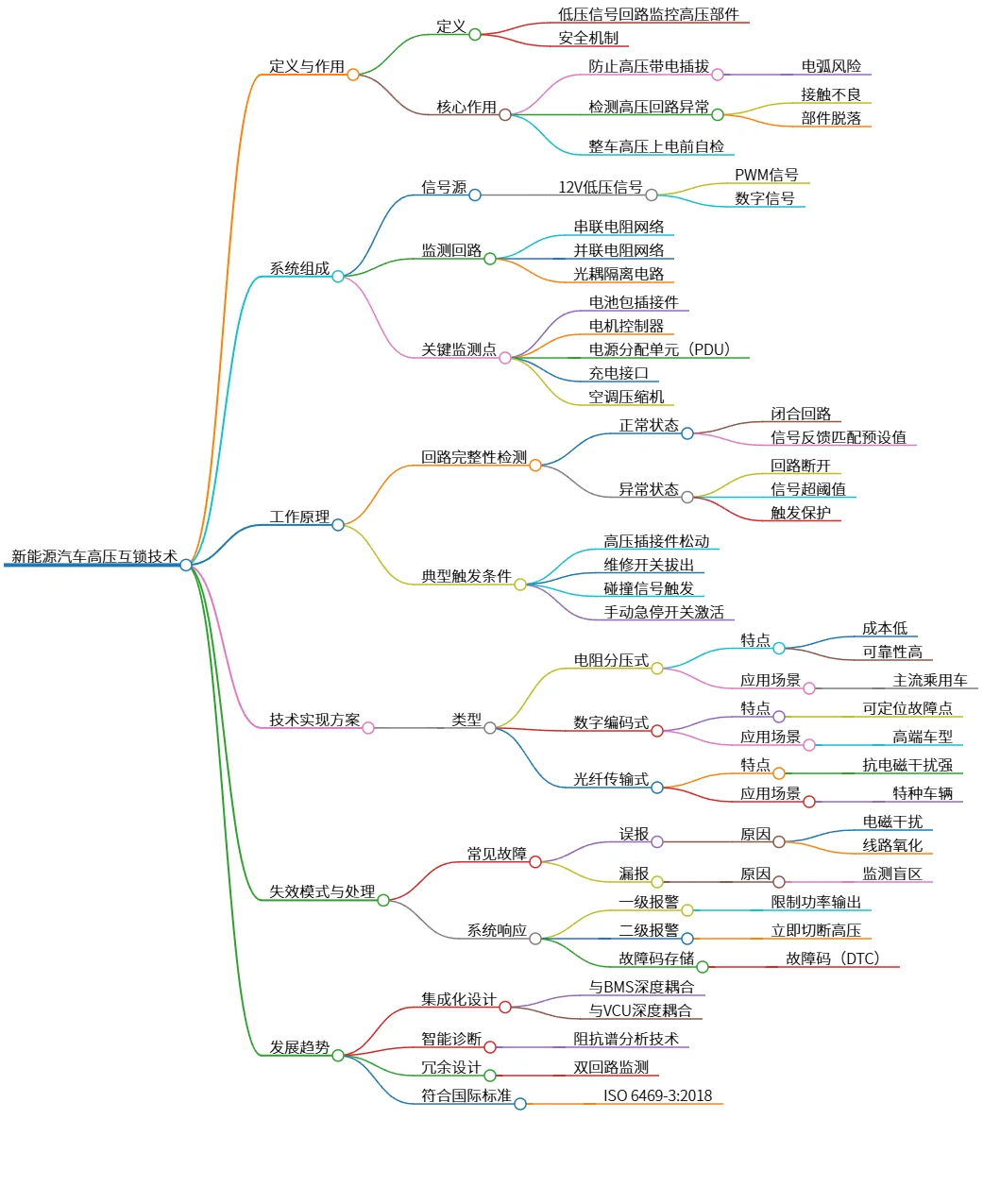

# 新能源汽车高压互锁技术
- 定义与作用
  - 定义
    - 低压信号回路监控高压部件
    - 安全机制
  - 核心作用
    - 防止高压带电插拔
      - 电弧风险
    - 检测高压回路异常
      - 接触不良
      - 部件脱落
    - 整车高压上电前自检
- 系统组成
  - 信号源
    - 12V低压信号
      - PWM信号
      - 数字信号
  - 监测回路
    - 串联电阻网络
    - 并联电阻网络
    - 光耦隔离电路
  - 关键监测点
    - 电池包插接件
    - 电机控制器
    - 电源分配单元（PDU）
    - 充电接口
    - 空调压缩机
- 工作原理
  - 回路完整性检测
    - 正常状态
      - 闭合回路
      - 信号反馈匹配预设值
    - 异常状态
      - 回路断开
      - 信号超阈值
      - 触发保护
  - 典型触发条件
    - 高压插接件松动
    - 维修开关拔出
    - 碰撞信号触发
    - 手动急停开关激活
- 技术实现方案
  - 类型
    - 电阻分压式
      - 特点
        - 成本低
        - 可靠性高
      - 应用场景
        - 主流乘用车
    - 数字编码式
      - 特点
        - 可定位故障点
      - 应用场景
        - 高端车型
    - 光纤传输式
      - 特点
        - 抗电磁干扰强
      - 应用场景
        - 特种车辆
- 失效模式与处理
  - 常见故障
    - 误报
      - 原因
        - 电磁干扰
        - 线路氧化
    - 漏报
      - 原因
        - 监测盲区
  - 系统响应
    - 一级报警
      - 限制功率输出
    - 二级报警
      - 立即切断高压
    - 故障码存储
      - 故障码（DTC）
- 发展趋势
  - 集成化设计
    - 与BMS深度耦合
    - 与VCU深度耦合
  - 智能诊断
    - 阻抗谱分析技术
  - 冗余设计
    - 双回路监测
  - 符合国际标准
    - ISO 6469-3:2018
