角度测量原理与方法及误差分析与检校

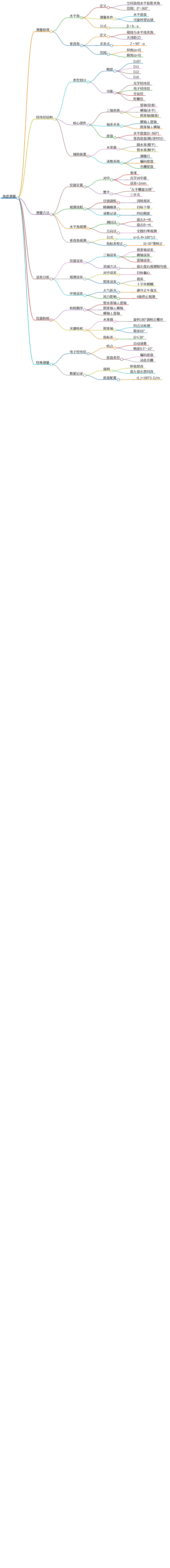

该思维导图介绍了角度测量的基本原理、经纬仪的结构及测量方法。角度测量分为水平角和垂直角，仪器包括不同类型的经纬仪和核心部件。测量方法涉及仪器安置、观测流程及误差分析，涵盖仪器、观测和环境误差。检校过程确保仪器精度，而特殊测量详细描述电子经纬仪的特点及数据记录规则。整体内容围绕提高测量准确性与效率展开。

源码

# 角度测量
- 测量原理
  - 水平角
    - 定义
      - 空间直线水平投影夹角
      - 范围：0°~360°
    - 测量条件
      - 水平度盘
      - 可旋转望远镜
    - 公式
      - β = b - a
  - 垂直角
    - 定义
      - 视线与水平线夹角
      - 天顶距(Z)
    - 关系式
      - Z = 90° - α
    - 范围
      - 仰角(α>0)
      - 俯角(α<0)
- 经纬仪结构
  - 类型划分
    - 精度
      - DJ07
      - DJ1
      - DJ2
      - DJ6
    - 功能
      - 光学经纬仪
      - 电子经纬仪
      - 全站仪
      - 陀螺仪
  - 核心部件
    - 三轴系统
      - 竖轴(铅垂)
      - 横轴(水平)
      - 照准轴(瞄准)
    - 轴系关系
      - 横轴⊥竖轴
      - 照准轴⊥横轴
    - 度盘
      - 水平度盘(0~360°)
      - 竖直度盘(顺/逆时针)
  - 辅助装置
    - 水准器
      - 圆水准(粗平)
      - 管水准(精平)
    - 读数系统
      - 测微尺
      - 编码度盘
      - 光栅度盘
- 测量方法
  - 仪器安置
    - 对中
      - 垂球
      - 光学对中器
      - 误差<1mm
    - 整平
      - "左手螺旋法则"
      - 三步法
  - 观测流程
    - 目镜调焦
      - 消除视差
    - 精确瞄准
      - 目标下部
    - 读数记录
      - 四位精度
  - 水平角观测
    - 测回法
      - 盘左A→B
      - 盘右B→A
    - 方向法
      - 全圆归零观测
  - 垂直角观测
    - 公式
      - α=(L-R+180°)/2
    - 指标差校正
      - |i|>30″需校正
- 误差分析
  - 仪器误差
    - 三轴误差
      - 视准轴误差
      - 横轴误差
      - 竖轴误差
    - 消减方法
      - 盘左盘右观测取均值
  - 观测误差
    - 对中误差
      - 目标偏心
    - 照准误差
      - 视差
      - 十字丝模糊
  - 环境误差
    - 大气折光
      - 避开正午强光
    - 风力影响
      - >4级停止观测
- 仪器检校
  - 检校顺序
    - 管水准轴⊥竖轴
    - 照准轴⊥横轴
    - 横轴⊥竖轴
  - 关键检校
    - 水准器
      - 旋转180°调校正螺丝
    - 照准轴
      - 四点法检测
      - 限差60″
    - 指标差
      - |i|≤30″
- 特殊测量
  - 电子经纬仪
    - 特点
      - 自动读数
      - 精度0.5″~10″
    - 度盘类型
      - 编码度盘
      - 动态光栅
  - 数据记录
    - 规则
      - 秒值禁改
      - 盘左盘右禁同改
    - 度盘配置
      - d_i=180°(i-1)/m
