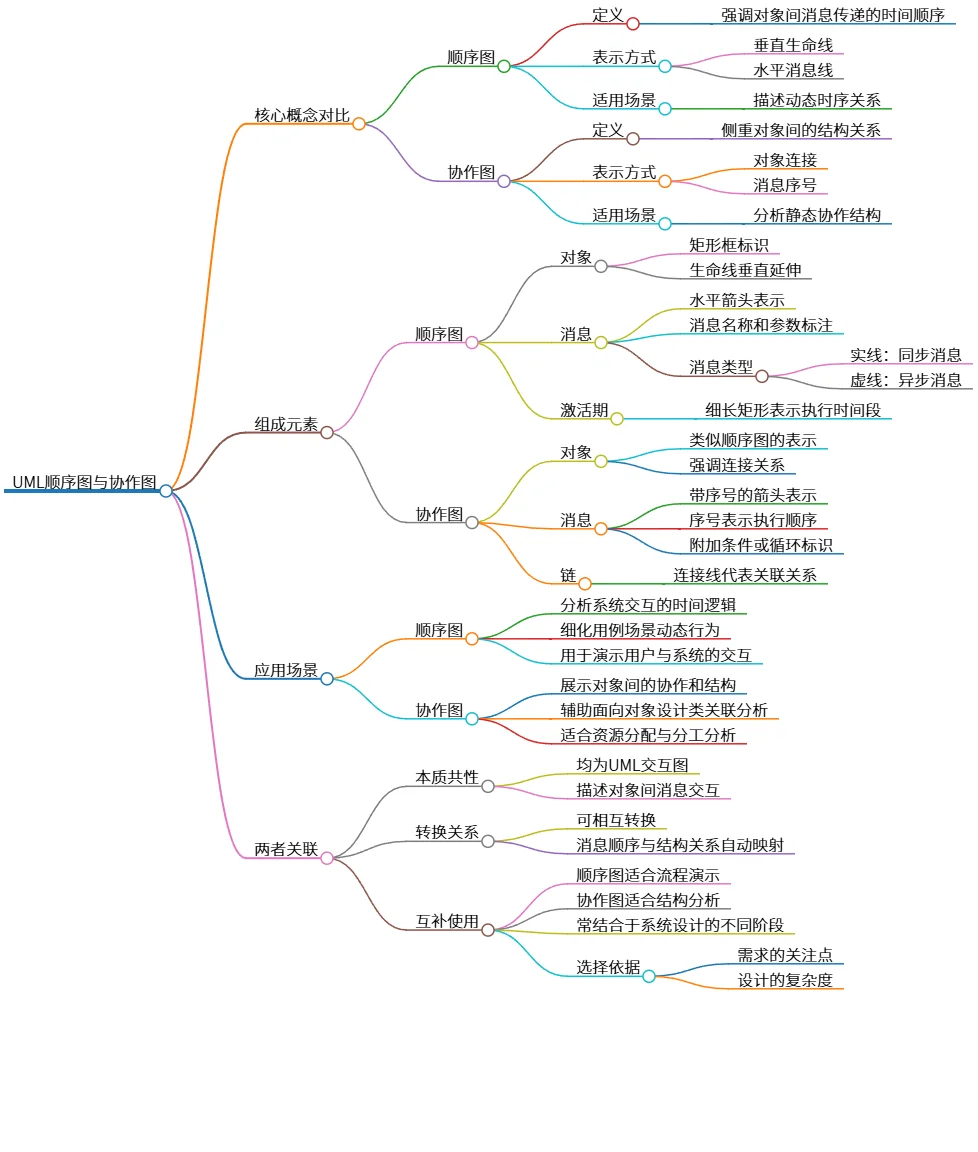

UML顺序图与协作图的核心对比与应用分析

# UML顺序图与协作图
- 核心概念对比
  - 顺序图
    - 定义
      - 强调对象间消息传递的时间顺序
    - 表示方式
      - 垂直生命线
      - 水平消息线
    - 适用场景
      - 描述动态时序关系
  - 协作图
    - 定义
      - 侧重对象间的结构关系
    - 表示方式
      - 对象连接
      - 消息序号
    - 适用场景
      - 分析静态协作结构
- 组成元素
  - 顺序图
    - 对象
      - 矩形框标识
      - 生命线垂直延伸
    - 消息
      - 水平箭头表示
      - 消息名称和参数标注
      - 消息类型
        - 实线：同步消息
        - 虚线：异步消息
    - 激活期
      - 细长矩形表示执行时间段
  - 协作图
    - 对象
      - 类似顺序图的表示
      - 强调连接关系
    - 消息
      - 带序号的箭头表示
      - 序号表示执行顺序
      - 附加条件或循环标识
    - 链
      - 连接线代表关联关系
- 应用场景
  - 顺序图
    - 分析系统交互的时间逻辑
    - 细化用例场景动态行为
    - 用于演示用户与系统的交互
  - 协作图
    - 展示对象间的协作和结构
    - 辅助面向对象设计类关联分析
    - 适合资源分配与分工分析
- 两者关联
  - 本质共性
    - 均为UML交互图
    - 描述对象间消息交互
  - 转换关系
    - 可相互转换
    - 消息顺序与结构关系自动映射
  - 互补使用
    - 顺序图适合流程演示
    - 协作图适合结构分析
    - 常结合于系统设计的不同阶段
    - 选择依据
      - 需求的关注点
      - 设计的复杂度
